激光测距传感器FEDE FD-L150

德国FEDE 激光测距传感器。FD-L150型激光测距传感器专门用于对固定或移动的物体进行距离测量型号示例：FD-L150-P1

测量范围广，自然物体表面距离可达30m，加反光板可达150m

使用可见激光束，易于瞄准被测物

工作电压范围大，可从10V...30V范围内变动

开关量输出和模拟量输出可编程

报警距离范围可设定

实时显示当前测量距离值

测量值得输出单位可设定

启动测量方式多样性

可测量各种运动中特别是轨道上运动的物体，如起重机、轨道输送车为位置

还可测量各种板材，如钢板、中板，橡胶板等的长度、宽度、厚度和位置

可测量各种容器、大型罐体中的散装固体、液体、防腐材料，辐射物体的准确位置

可测量热轧线、冷轧线的位置和卷径测量

测量范围0.1…30m，自然物体表面
取决于被测物的反射情况，最远达100m以上

测量精度±2mm，白色表面
超过30m时，±3mm

分辨率0.1mm

重复性±0.5mm

测量时间0.24…6s，测量建立或自动测量方式DT命令时
0.1s (10Hz），白色表面DW命令
20ms（50Hz)，白色表面DX命令(只用于50Hz传感器）

激光等级class 2

测量激光波长650nm（红色），发散角0.6mrad，功率≤1mW

激光发散角0.6mrad

激光角度误差＜1°

电气参数

供电电压10…30VDC

功耗待机时＜0.4W，测量时＜1.5W，
加热激活时＜24W（只有加热型）

数据接口RS232 / RS422可选，波特率9600，ASCII格式 8n1

开关量输出高电平，可编程开关量输出（中心点和滞后范围），
带负载能力0.5A，HIGH=UB-2V，LOW＜2V

模拟量输出4…20mA

触发输入触发电平3…24V，脉冲宽度＞1ms，开始测量时间：
5ms+触发延时，可设置触发斜率和延迟（0…9999ms)

EMCEN61326-1

机械参数

外壳材料铝壳

抗冲击10g/6ms，DIN ISO 9022-3-31-01-1

连接器12芯连接器

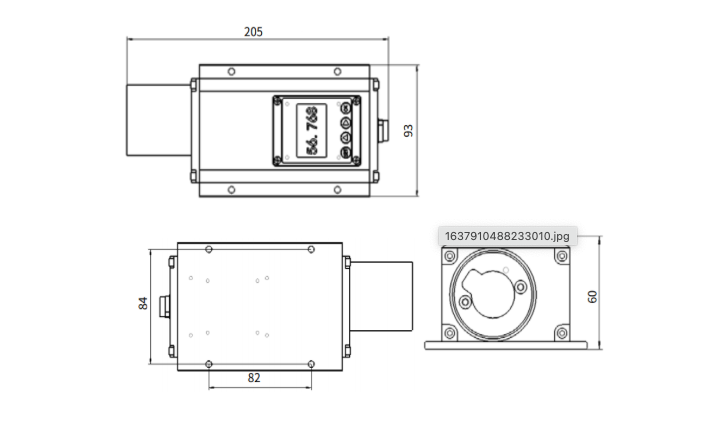

外形尺寸205×93×60mm（L×W×H）

重量1Kg

环境条件

工作温度﹣10…+50℃

存储温度﹣20…+70℃

平均寿命30000 h，使用温度25℃

防护等级IP65
