防撞雷达在港口门机与桅杆吊上的应用
日期：2024-09-05 17:37
浏览次数：563
摘要：防撞雷达在港口门机与桅杆吊上的应用

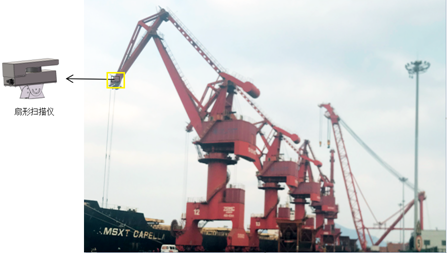

项目前期门机作业时，臂架与前臂梁随大机旋转机构转动，存在前臂梁与固定的500T桅杆吊大臂碰撞风险的发生。为防止碰撞风险的发生，通过固定在臂梁前端两侧的扇形二维扫描仪，设定防护区域的形式保护前臂梁。传感器采用特制防护外罩，具备防尘，防水，遮光，抗震，防坠落等**保护功能，可长期可靠的运行在室外复杂的工作环境中。
项目前期门机作业时，臂架与前臂梁随大机旋转机构转动，存在前臂梁与固定的500T桅杆吊大臂碰撞风险的发生。为防止碰撞风险的发生，通过固定在臂梁前端两侧的扇形二维扫描仪，设定防护区域的形式保护前臂梁。传感器采用特制防护外罩，具备防尘，防水，遮光，抗震，防坠落等**保护功能，可长期可靠的运行在室外复杂的工作环境中。
2、项目方案

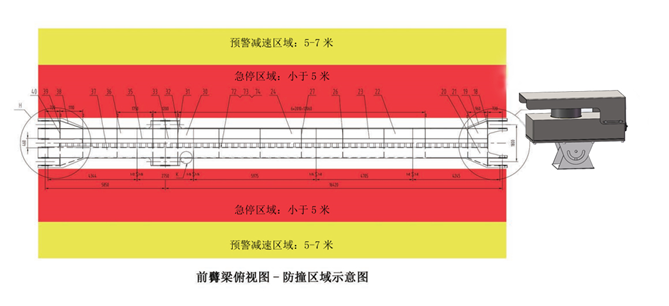

控制方式为开关量输入/输出控制，在可编辑的扇形面内，设置两个矩形区域（通过软件设置），黄域为报警减速区，当感应到有物体进入该区域时，门机旋转机构速度降低，同时发出警示信号提示操作者；红域为急停停止区，当感应到有物体进入该区域时，门机旋转机构立即停止转动。（防撞区域详见示意图）
3、产品特点
◆ 防护距离可任意定义，预留编程口；
◆ 带防护罩，防水性能好，适用户外工况使用；
◆ 安装方式侧装，立装均可，角度可上下调节，左右调节
◆ 内部自带减震，保证传感器在恶劣环境的可靠性；
◆ 配套悬挂链，消除意外坠落风险；
◆ 选配高防护IP69防水接线盒，户外接线方便，**；
◆ 选配户外使用高柔耐折抗拉伸，耐日晒，防盐雾屏蔽信号电缆
◆ 根据用户需求，预置参数，一般客户现场无需调节即可投入使用。
