LRFS-0020-1耶拿激光测距传感器LDM42
- 产品名称：LRFS-0020-1耶拿激光测距传感器LDM42
- 产品型号：LDM41
- 产品厂商：耶拿
- 产品文档：
LRFS-0020-1耶拿激光测距传感器LDM42
的详细介绍LRFS-0020-1耶拿激光测距传感器LDM42
LRFS-0020-1耶拿激光测距传感器LDM42
产品简介
LDM41/42A 激光测距仪采用相位比较原理进行测量。激光传感器发射不同频率的可见激光束，接收从被测物返回的散射激光，将接收到的激光信号与参考信号进行比较，未尾，用微处理器计算出相应相位偏移所对应的物体间距离，以达到mm级测量精度。
可以用下列不同方式触发测量过程：
●使用PC机手动触发
●使用自动开始命令中的参数设置自动触发
●通过选择距离跟踪方式连续触发
●通过外部信号遥控触发
LRFS-0020-1耶拿激光测距传感器LDM42
产品详细信息
LDM41/42A 激光测距仪的特点：
●用于测量固定或移动物体的距离
●能在恶劣的户外环境下，保持很高的测量精度和可靠性
●使用可见激光束，易于瞄准被测物

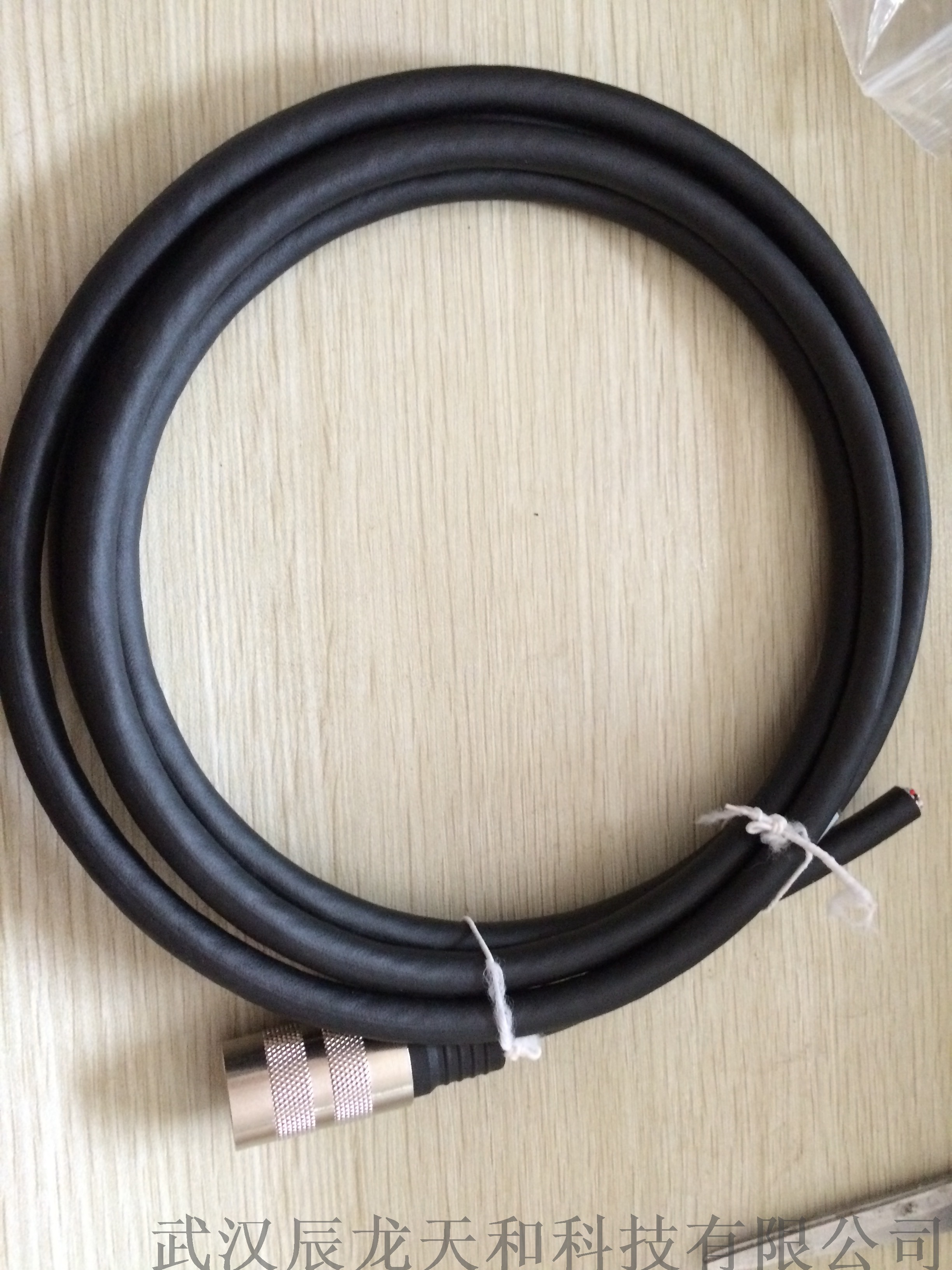

●连接电缆长度可扩展
●可用电脑输入各种功能指令
●可用不同参数对开关量输出和模拟量输出分别编程
●随意设定报警距离范围
●随意设定测量值的输出单位
●可用外部触发器实现远程触发测量
LRFS-0020-1耶拿激光测距传感器LDM42
LDM41/42A 激光测距仪的性能指标：
|
测量范围 |
0.1-30m,自然物体表面，*远可测150米 |
工作温度 |
-10℃-50℃ |
|
测量精度 |
±2mm，超过30米：±3mm |
存储温度 |
-20℃-70℃ |
|
分辨率 |
0.1mm |
供电电压 |
10V-30VDC |
|
重复性 |
0.5mm |
测量时间 |
白色表面10Hz，其他表面：0.1s-6s |
|
激光发散角 |
0.6mrad |
传感器尺寸 |
220×124×60mm（L×W×H） |
|
激光等级 |
2级 |
安装孔尺寸 |
见尺寸图 |
|
防护等级 |
IP65，铝壳 |
重量 |
1.9Kg（含安装支架） |
|
数据接口 |
RS232/RS422（可转换） 波特率9600，ASCII 格式8n1 |
开关量输出 |
可编程开关量输出（中心点和滞后范围）带负载能力0.5A |
|
模拟量输出 |
对测量范围可编程，4-20mA， 负载阻抗≤500Ω |
工作模式 |
DT（测量自然表面）；DW(测量白色表面) DX（50Hz测量只用于LDM42型） |
1测量精度与测量距离和被检物品反射率有关
2测量精度的统计概率为95%
LRFS-0020-1耶拿激光测距传感器LDM42
LDM41/42A 激光测距仪的典型应用：
●测量各种板材，如钢板，中板，橡胶板，塑料板等的长度、宽度、厚度和位置
●测量各种容器、大型罐体中的散装固体、液体、防腐材料、辐射物体的准确位置
●测量各种运动**别是轨道上运动的物体，如起重机、轨道输送车的位置
