LMC-F-0050-1激光料位计 激光测距传感器
精密 – 坚固 – 无需反射板
• 毫米级测量精度
• 定位
• 动态检测
• 料位控制

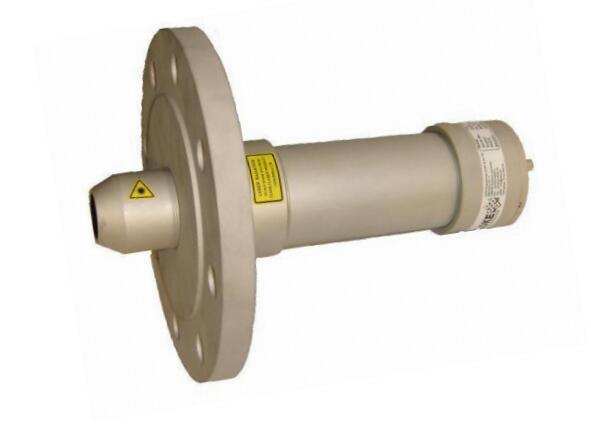

LMC-F-0050-1 型激光料位计基于光电原理，
通过比较发射和接收调制信号的相位差实现距离
测量。该仪器可以检测固定或移动目标，适用于
料位或液位测量。如：料斗。由于所用的激光二
极管的发散度为 0.6mrad，所以可以达到非常高的
测量精度。
料位计内置了红色瞄准激光，方便对准和使
用。测量距离在 0.2-30 米范围内，可以测量任何
物体表面。测量距离在 30-100 米范围内；测量与
被测物体表面的反射率有关（例如：水泥表面的
发射率是 30%，而白纸表面的反射率是 90%）。
内置控制器使得其能够检测无效测量。
输出接口有：串口 RS232 或 RS422，开关
量，模拟量 4-20mA，以及可选接口 ProfiBus，
CAN 等。
特点：

LMC-F-0050-1防爆激光料位计 激光测距传感器
• 标准法兰尺寸有：DN80 和 DN100
• 激光等级：2 级
• 不需要反射板
• 任何表面测量精度均为毫米级
• 安装使用方便
• 可直接集成到总线系统中 。
• 防护等级 IP66
测量范围:

*1 0.2-30m，任何表面
*大：达 100m，需要反射板
测量精度:
*2 ±3 mm (-10℃…+50℃)
±2 mm (+ 15℃….+ 30℃)
分辨率: 0.1 mm
重复性 ±0.5 mm
测量速率:
*1 1…5Hz，正常 10 Hz@白色表面
连接器: 端子
激光散度: 0.6 mrad
激光等级: 1mW 遵循 IEC 825-1，2 级 红光
接口: RS 232 / RS 422
开关量输出: 可编程开关量输出（集电极开
路），带负载能力 0.5A
模拟量输出: 4 - 20mA，可编程
工作温度: -10 ℃ to +60 ℃
供电电压: 10-30 V，<1,5 W
外形尺寸: Ø200 x 204.5 mm (D x L)
重量: 约 5 kg
防护等级: IP 66
可选项: Profibus，CANopen， WLAN，
Bluetooth，Ethernet，加热，冷却
*1 取决于被测表面的反射率，杂散光以及环境条件等
*2 统计概率分布 95%
