LMC-J-0060-表面温度1500度物体 激光测距传感器
• 非接触测量，*大测量频率 100 Hz
• 测量范围：0.1 —500m
• 测量精度：±1 mm
• 测量光束：可见激光
• 工业标准接口
• 被测目标*高温度 1500°C (钢铁 1450°C)

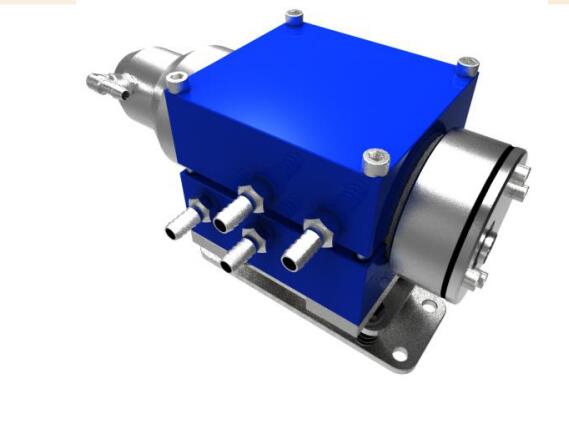

LMC-J-0060 型激光测距仪结构坚固，适
用于各类工业应用。其*大测量距离达 500
米。100 米范围内不需要反射板。测量数据连
续输出，这样就能够得到被测对象的距离或位
置。输出接口有：串口（RS 232、RS422 或
RS485）和 4-20mA。
作为可选项，还可以提供 ProfiBus、以
太网、WLAN 或 SSI 接口。
在 500 米测量范围内，LMC-J-0060 型激
光测距仪能够保证优良测量精度：±1 mm，测
量速率达 100Hz。
测量光斑可见，方便对准。
可通过串口设置参数参数配置。
特点：

LMC-J-0060-表面温度1500度物体 激光测距传感器
• 二级激光
• 非接触测量
• 毫米级测量精度
• 串行接口 RS 232、RS 422 或 RS 485
• 模拟量输出 4…20 mA
• 可选接口: Profibus, SSI, Ethernet TCP/IP, WLAN
• 使用方便，免维护。
• 防护等级 IP 66
• 模块化附件
技术参数
供电 10 - 30 VDC
功耗 < 5W (带加热 15 W @ 24 V)
串行口 RS422 或 RS232 或 RS 485
模拟量 4 … 20mA
报警输出 3 个高压侧开关，*大达 0.2 A
触发输入 1 个触发输入/输出，3V DC…
30V DC
可选接口 ProfiBus, SSI, Ethernet TCP/IP
激光等级 2 级激光 (EN 60825-1:2007)
激光波长 λ= 635 nm
激光散度 < 0.35 mrad
测量范围 0.1 … 500 m (需反射板)
0.1 … 100m (不需要反射板)*
测量时间 10 … 1000ms
测量精度 (1σ) ± 1 mm (at 100Hz)
分辨率 0.1 mm
重复性 0.2 mm
接线方式 接线
外壳材料 铝
防护等级 IP 66
EMC EN 61326-1
工作温度范围 -20 ... +60℃
-40 ... +60℃ (内置加热器)
外形尺寸 (LxBxH) (235 x 90 x 110) mm
重量 3.2 kg

*取决于目标物的反射率、杂散光以及环境因素等。
Catalogue2018-C-V2 www.loke.de Page 18 von 41
被测目标表面*高温度 1100°C：
Type Interfaces
LMC-J-0060-1-1 RS232/RS422/RS485, 4 - 20 mA, 3 switching outputs
LMC-J-0060-1-2 SSI+RS232/RS422/RS485, 4 - 20 mA, 3 switching outputs
LMC-J-0060-1-3 Profibus + RS232/RS422/RS485, 4 - 20 mA, 3 switching outputs
LMC-J-0060-1-7 SSI+Profibus+RS232/RS422/RS485, 4 - 20 mA, 3 switching outputs
被测目标表面*高温度 1500°C：
Type Interfaces
LMC-J-0060-2-1 RS232/RS422/RS485, 4 - 20 mA, 3 switching outputs
LMC-J-0060-2-2 SSI+RS232/RS422/RS485, 4 - 20 mA, 3 switching outputs
LMC-J-0060-2-3 Profibus + RS232/RS422/RS485, 4 - 20 mA, 3 switching outputs
LMC-J-0060-2-7 SSI+Profibus+RS232/RS422/RS485, 4 - 20 mA, 3 switching outputs
可选件：

• 快速更换窗
• 双倍长保护管，防溅，防尘效果更佳
• 水冷防护罩，*高环境温度达:+120℃
• IP67
• 隔热板
• 空气吹扫
• 加热器，*低环境温度达：-40 ℃
• 输出接口：Profibus, SSI, Ethernet TCP/IP, WLAN
安装支架类型及外形尺寸图：
~73 140
~233,5
40 ~72
~110
90
Catalogue2018-C-V2 www.loke.de Page 19 von 41
