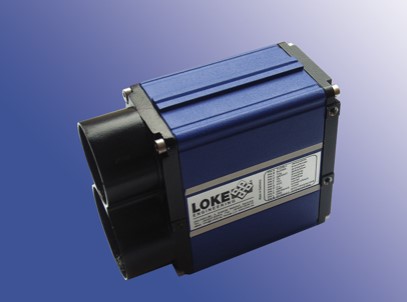

LMC-J-0310远距离3000米激光测距仪

LMC-J-0310远距离3000米激光测距仪

LMC-J-0310远距离3000米激光测距仪

LMC-J-0310 型激光测距仪专门为工业应用
而设计制造，*大测量距离可达 3000 米。0-300
米范围内无需反射板。测量结果通过
RS232/RS422 串口或 4-20mA 模拟量输出。作为
选项，用户还可以选择 ProfiBus 和 SSI 等输出接
口。这样，生产过程中的位置和速度等信息得以
传送给各类自动化系统。
LMC-J-0310 型激光测距仪有测距和测速两
种模式。所有测量参数均可以调整。
测距仪测量速度极快使得其能够测量高速
移动物体。

LMC-J-0310远距离3000米激光测距仪

LMC-J-0310 型激光测距仪采用时间差法原
理进行测量。测量时间可调，调节范围为 0.5ms
~ 1000ms。特殊应用，测量时间可以调节到
0.1ms。
为了便于对准被测物体，该激光测距仪内
集成了激光瞄准器。对于长距离应用，可以选配
光学望远镜。
另外，该激光测距仪还设有 1 路可自由编
程的触发输入/输出和 2 路开关量输出。这些信
号可以用于距离报警和防撞等应用。
背面 LED 直接显示测距仪的工作状态。
技术规格
供电电压： 10 - 30 VDC
功耗： < 5W (带加热 11.5 W)
串口输出： RS422 或 RS232（波特率可调）
模拟量输出： 4..20mA
报警输出： 2 路，高边可调，窗口功能，0.2A
触发信号： 1 路，输入/输出可编程
可选接口： ProfiBus, SSI
其它输出参数： 内部温度
信号质量
激光等级： 1 级激光 (EN 60825-1:2003-10)
特殊应用为 1M 级激光
激光波长： 905nm
瞄准器激光： 集成 650nm, <1mW
距离测量范围： 0.5 … 3000 m (需要反射板)
0.5 … 300m (无需反射板)
速度测量范围： 0.0 … 100m/s (0.5…700m 范围内)
测量时间： 0.5 … 1000ms (特别版本达 0.1ms)
激光散度： 1.7 mrad (10 mrad 可选)
测量精度： +/- 10 mm (10Hz)
+/- 20 mm (100Hz)
+/- 60 mm (2 kHz)
统计分布： +/- 10mm
分辨率： 1 mm
反射板： 钻石级反射板
接线规格： 1x M18, 12-线 (723 系列粘合剂)
可选: 2x M12, 4 或 5-线，符合总
线接口规程
外壳材质： 铝质
防护等级： IP 67
电气认证： EMV ，符合 2004/108/EG 规程
工作温度范围： - 40 ... +60℃ (内置加热器)
外形尺寸： 136mm x 57mm x 104mm
(LxBxH)
重量： 0.8 kg
Catalogue2018-C-V2 www.loke.de Page 22 von 41
选件 1：防护罩——用于
LMC-J-0040-X 和 LMC-J-0310-X
为了使激光测距仪适用于各种恶劣工况，
特别设计了各类防护罩。防护罩结构坚固，内置
防尘系统。为了方便调节，每个防护罩均设置了
三点支架。
作为选项，还可以提供加热防护罩。
粉尘防护罩 冷却防护罩 全天候防护罩
选件 2：安装支架——用于 LMC-J-0310-X
技术规格
外壳材料： 铝
支架材料： 钢
工作温度范围：
(带冷却)
-20 ... +85℃
粉尘防护罩
外形尺寸： 400 x 150 x 220 mm
重量： 6 kg
冷却防护罩
外形尺寸： 400 x 150 x 270 mm
重量： 10 kg
