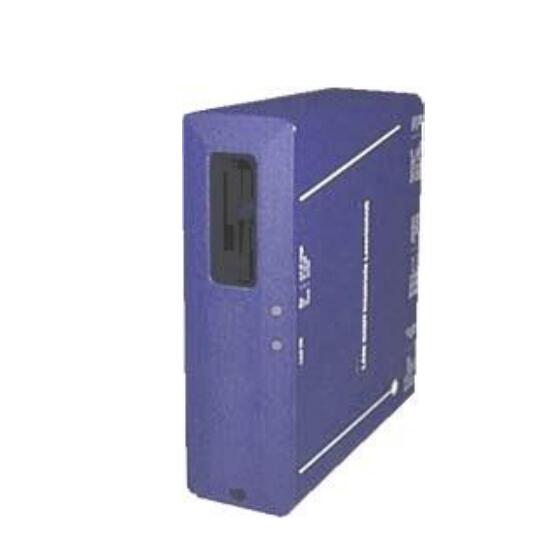

LMC-O-XXXX 型激光三角测量法测距传感器

LMC-O-XXXX 型激光三角测量法测距传感器

LMC-O-XXXX 型激光三角测量法测距传感器

特性：
• 非接触距离测量
• 安装距离长达 2000mm
• *大测量范围达 4000mm
• *高测量精度达 μm
• 测量速率高达 10 kHz
• 采用两台传感器同步测量得到厚度、宽度等
• 提供数字和模拟量接口
• 适合测量各种物体表面
• 传感器结构坚固，防护等级为 IP65
• 安装简单方便
• 内置中值滤波器
• 采用优化光强闭路控制算法
• 被测物体表面*高温度达：1500℃
简介：
LMC-O-XXXX 系列测距传感器基于激光三角测量法，测量精度达到 μm 级，适用于非接
触高精度距离测量以及厚度和宽度测量。 工作时，传感器将一束可见激光投射到被测物体上。
散射光被高分辨率线阵 CCD 相机接收。根据散射光点在 CCD 线阵上的位置就能够计算出被测
物体距离传感器的距离。红线（RL）系列的传感器的测量精度可以达到±0.01mm。对于自然
表面，测量范围可达 4000mm。为了得到稳定**的测量特性，传感器内部采用了优化光强闭
路控制算法来自动控制光的强度。LMC-O-XXXX 系列测距传感器结构精巧，所有光、电元器件
均被紧密地集成在坚固的钢质外壳内。传感器内部没有可动部件，适用于各类条件恶劣的重工
业场所。
典型应用：
• 物体的长度、宽度、高度、厚度、位置等测量；
• 机械部件的定位；
• 纸卷、钢卷或铝卷等卷取控制；
• 板坯宽度和厚度测量；
• 液位和料位检测；
• 加热炉内被加热物体定位；
• 活套量检测和控制。
Catalogue2018-C-V2 www.loke.de Page 31 von 41
技术规格：
型号 LMC�O-0500
LMC-O-
0505
LMC-O-
0925
LMC-O-
0925
LMC-O-
0950
LMC-O-
1100
LMC-O-
1150
LMC-O-
1400
LMC-O-
1950
LMC-O-
3000
量程(mm) 400-600 450-
550
600-
800
600-
1250
850-
1050
1000-
1200
700-
1600
700-
2100
1500-
2400
2000-
4000
安装距离(mm) 400 400 600 600 850 1000 700 700 1500 2000
分辨率* (mm) 0.05 0.01 0.05 0.1 0.05 0.05 0.1 0.3 0.2 0.5
先行度* (mm) ± 0.10 ± 0.05 ± 0.1 ± 0.3 ± 0.1 ± 0.1 ± 0.4 ± 0.7 ± 0.5 ± 1,0
重复性* (mm) ± 0.05 ± 0.01 ± 0.05 ± 0.1 ± 0.05 ± 0.05 ± 0.1 ± 0.3 ± 0.2 ± 0.5
光斑尺寸(∅ mm) 2 1 2 4 2 2 4 5 5 5
测量频率 1000，2000，5000，10000 Hz
温度偏差 ± 0.03 % of FS/℃
光源 可见激光 (670 nm)
激光等级 IEC 2
输出接口 数字量、模拟量（电压、电流）：标准 RS 232（RS422 可选）、1-9 VDC / 14 Bit、 4-20 mA / 14 Bit
供电 24 VDC ± 10 %
功耗 *大 4.5 W
工作温度范围 0 - +45 ℃
防护等级 IEC IP 65
外形尺寸（mm） 230 x 200 x 70
重量 4000 g
* 分辨率、精度和线性度均为白纸静态测得。对于其它的表面可能会有微小的偏差。FS 表示：全量程。
发货清单：传感器、操作手册、配置和图示化软件。
选项：
- 所有型号的传感器均有高温型（HT，900℃）和超高温型（VHT，1500℃）可选项。
- 使用标准型传感器被测物体表面温度*高可达 500℃。
- 所有型号传感器均可选择-2 型，即 2 kHz。
- 所有型号传感器均可选择-5 型，即 5 kHz。
- 所有型号传感器均可选择-10 型，即 10kHz。
- 所有型号传感器均可选择 RS-422 接口。
- 所有型号传感器均可选择 3R 级和 3B 级激光。
- LMC-O-CO02 和 LMC-O-CO03 系列冷却防护罩与传感器配套使用。
Catalogue2018-C-V2 www.loke.de Page 32 von 41
LMC-O2-XXXX 型
激光三角测量法测距传感器
特性：
• 基于激光三角测量法，采用 CCD 阵列和数字处理技术。
• 非接触测量 距离、位移、厚度以及偏差等。
• 可以测量任何自然表面。
• 对于表面温度大于 1200℃和 1500℃的物体可以选择高
温型和超高温性传感器。
• 量程范围：16 - 1100mm。(0.6 – 43.3 英寸)
• 分辨率：0.0008mm 到 0.5mm。
• 测量频率：2000Hz、5000Hz 或 10000Hz。
• 结构坚固。
• 串口和模拟量输出。
• 两个传感器同步测量厚度或宽度。
• 可选则带空气吹扫的冷却保护罩。
• 可选则带空气吹扫的空冷和水冷保护罩。
技术规格：
型号 20.5 115 150 200 250 450 755
量程(mm) 16-25 100 - 130 M100 - 200 100 - 300 100 - 400 200 - 700 400 - 1106
中心距离(mm) 20.5 115 150 200 250 450 753
分辨率 0.0008 mm 0.002 mm 0.010 mm 0.05 mm 0.08 mm 0.1mm 0.5 mm
重复性 ±0.0008 mm ±0.002 mm ±0.010 mm ±0.05 mm ±0.08 mm ±0.1mm ±0.5 mm
线性度(FS) ±0.05% ±0.1% ±0.05% ±0.1% ±0.1% ±0.05% ±0.1%
光斑尺寸 Ø0.1mm Ø1mm Ø1mm Ø2mm Ø2mm Ø2mm Ø4mm
典型应用：
• 液位控制 • 卷径/辊径测量 • 旋转物体振动监测
• 距离测量 • 外形轮廓测量 • 表面处理控制
• 厚度测量 • 容器内真空控制 • 熔融金属液位测量
• 重量/体积控制 • 生产线反馈测量
• 恒张力控制 • 质量控制与数量统计
LMC-O2-XXXX 系列测距传感器基于激光三角测量法，结构精巧，适用于非接触高精度
距离测量以及厚度和宽度测量。 工作时，传感器将一束可见激光投射到被测物体上。散射光被
高分辨率线阵 CCD 相机接收。根据散射光点在 CCD 线阵上的位置就能够计算出被测物体距离
传感器的距离。通过应用软件可以将测距传感器连接到 PC 机和显示表。输出接口有 RS232 和
模拟量。
Catalogue2018-C-V2 www.loke.de Page 33 von 41
所有标准型 LMC-O2-XXXX 系列测距传感器均可以进行编程和设置。该类传感器的主要
特点之一是组工作模式。在组工作模式下，可以按照用户指定数量的原始数据按移动平均算法
计算输出。用户还可以设置丢弃一些或所有不理想的原始数据。传感器的输出频率与测量频率
相同，输出值可转换为模拟量输出信号。当然，用户还可以选择中值和水平等过滤算法。
把两台相同的 LMC-O2-XXXX 系列测距传感器连接起来就可以自动地检测厚度、宽度或
两者之间的变化值。
所有标准型 LMC-O2-XXXX 系列测距传感器的测量频率均为 2000Hz。所有标准型 LMC�O2-XXXX 系列测距传感器的串口输出频率均为 1000Hz 或 2000Hz。
LMC-O2-S5 型传感器的测量频率为 5000Hz，数据输出频率为 1000Hz、2500Hz 或
5000Hz。串口通信波特率为 38400bps、115200bps 或 230400bps。
LMC-O2-S10 型传感器的测量频率为 10000Hz，数据输出频率为 1000Hz、2500Hz、
5000Hz 或 10000Hz。串口通信波特率为 38400bps、115200bps、230400bps 或 460800bps。
LMC-O2-R4 型传感器的通讯接口为 RS422/RS485。串口通信波特率为 230400bps 和
460800bps。
LMC-O2-XXXX 系列测距传感器能够测量其它同类设备不能检测的表面。典型测量对象
有：木材、塑料、玻璃、橡胶、纸、泡沫、纺织品、食品、冷热熔融金属、以及各类不同的液
体等等。
外形尺寸
外壳材质：钢/铝/玻璃
防护等级：IEC IP65
重量：1.6 Kg（不含电缆）
电缆长度：2.5 m
注：
LMC-O2-20.5 型传感器尺寸：
136mm x 138mm x 50mm.
Catalogue2018-C-V2 www.loke.de Page 34 von 41
技术规格
串口输出 标准 RS232，*大 115200bps 1) 供电电压 24VDC ±10%
串口输出 可选 RS422/485 功耗 4.5 W
数字量输出 全量程的 1/10 湿度 *大相对湿度 90%，无结露
模拟量输出 2) 1-9VDC & 4-20mA2) 工作温度 0℃ to +45℃ (32°F to 113°F)
测量频率 2000 Hz 3) 储存温度 -20℃ to +70℃ (-4°F to 158°F)
温度偏差 ±0.03% of F.S./℃ 被测物体表面温度 标准型 450℃/842°F
光源 655/670 nm 可见激光 激光等级 4) II 级激光，IEC 2 4)
1)= 测量频率 1kHz 时默认的波特率为 38400bps；2kHz 时默认的波特率为 115200bps。
2)= 出厂前已经预设了模拟量输出，更新频率与测量频率相同。如有特殊需求，可定制。
3)= 测量频率 5000Hz 和 10000Hz 可选。
4)= -HM & -S5 型传感器安装 IIIR (3R)级激光；–MM 型激光安装 IIIB (3B)级激光。.
-S5 选项：与标准型传感器相比-S5 型传感器的测量频率为
5kHz，测量性能更好。数据输出频率为 1kHz、2½kHz、或
5kHz。串口通信波特率为 38400bps、115200bps、或
230400bps。波特率 230400bps 必须选择-R4 选项，串口
RS422/RS485。
-AM 选项：-AM 型传感器是以熔融铝为测量对象而专门开
发的。
-HM 选项：-HM 专门为诸如：板坯、热卷、和玻璃等，表
面温度超过 1200℃ (2190°F)的测量对象而开发的。同时，
该传感器还被应用在复杂的杂光情况下。如：强日光，直
射和反射。
-MM 选项：-MM 专门为表面温度超过 1500℃ (2730°F)的
测量对象而开发的。它适用于测量各类熔融金属。该传感
器采用红色或蓝色 IIIB 级激光。
-S10 选项：与标准型传感器相比-S10 型传感器的测量频率
为 10kHz ，测 量 性 能 更好 。 数 据 输出 频 率 为 1kHz 、
2½kHz、5kHz、或 10kHz。串口通信波特率为 38400bps、
115200bps 、 230400bps 或 460800bps 。 波特率
230400bps 和 460800bps 必须选择 -R4 选项，串口
RS422/RS485。
-R4 选 项 ： 该选项采用 RS422/RS485 代替标准型的
RS232。
厚度测量：当把两个的传感器按相同的 MLCue 模式时，它
们会自动地转换成厚度测量系统的主站和从站，同步测
量。主站将通过 RS232 读取从站发送的距离值，同时读取
本站的同步数值。通过计算主站给出厚度的变化，并将其
发送到串口和模拟量输出接口。这样，不需要外加的控制
设备或特别标定，两个传感器就可以测量厚度、宽度或两
者之间的变化值。
这一特性是这个传感器所特有的。
冷却保护箱：所有传感器的*大工作环境温度为 45℃。为
了使传感器工作在合适的环境温度范围内，可以选用带空
气吹扫水冷却或空气冷却保护箱。同时，冷却保护箱还将
保持取光镜和光路清洁。
更新速率：所有-AM、-HM、和-MM 型传感器均可以选择不
同的测量频率。如：1kHz、2kHz、5kHz、或 10kHz。当选
择-HM 或-LHM 型传感器，测量频率为 2kHz 或以上，则采
用 IIIR 级激光。另外，当传感器的测量频率为 5kHz 或以
上，则采用 IIIB 级激光。
Catalogue2018-C-V2 www.loke.de Page 35 von 41
