CD-100A型激光测距仪

CD-100A型激光测距仪型激光测距仪CD-100A

型激光测距仪主要适用于爆炸气体环境中 1 区或 2 区 IIC 类 T6 组及以下 的爆炸危险场所，用于钢铁厂、燃气厂、焦化厂、石油化工等易爆场合物位、料位及液位的测量。

一、特点：

● 适用于爆炸气体环境中 1 区、2 区 IIC 类 T6 组及以下场所

● 测量范围可达 150 米，工作稳定可靠

● 采用相位差原理，测量精度高，重复精度可达±0.5mm

● 可编程模拟量 4-20mA 输出（三线制），方便现场设定量程

● 工作电压范围 10-30V，耗电量小于 1.5W

● RS232/422 串口用于仪表调试和信号输出

● 使用红色激光，易于瞄准被测物，易于调整维护。

● 仪表具有信号强度指示功能！通过笔记本电脑或手操器，可以查看仪表工作状态，修改设定仪表参数

● 铸铝外壳，配安装支架和防爆接线盒，可以露天安装

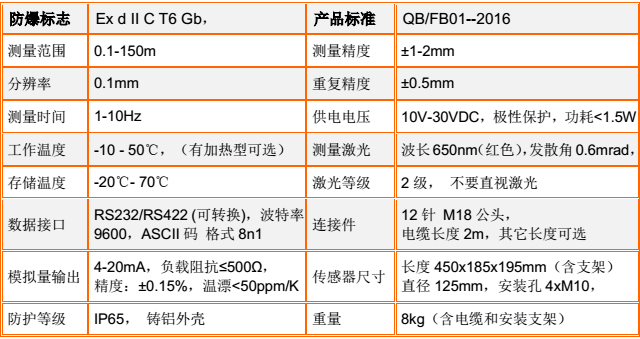

二、技术参数

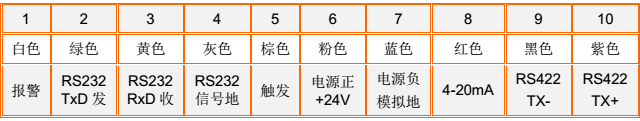

三、电缆接线表及功能定义

四、仪表上电

● 首先按照接线表连接电源和输出；

● 正确连接 RS232 串行口用于仪表调试

● 不用的电线端头一定采取隔离处理，以防短路！

五、调试软件和参数设置

● 运行专用软件（画面如右侧图所示），读取、设置仪表参数。观察仪表工作状态。

● 通过适当调整测量时间和平均次数，使测量结果更稳定，通过信号强度数据发现仪表问题。

六、现场使用建议

● 必须保证反射板和玻璃窗口的清洁，定期擦拭。

● 如果模拟量输出不稳定，首先查看信号强度是否大于 50，其次检查隔离栅。

● 经常检查激光点的位置和亮度，如果激光点偏离测量区域，需及时调整，避免影响测量。

● 根据现场环境定期更换反射板。无反射板表面定期喷漆处理。

● 如果露天安装，需增加遮阳防雨棚，并保证通风散热。

七、典型应用

● 各种煤气柜活塞高度测量

● 各种煤气柜活塞倾斜度测量

● 各种煤气柜柜容、柜速测量

● 除煤矿井下外，各种位置、尺寸测量
