LDM42高温型武汉激光铝水液位计

LDM42定制高温型武汉激光玻璃液位计专门用于测量各种工况下铝水液位的高度，用于显示和闭环控制铝水液位高度。

一、特点：

● 在高温环境下，仍能保持很高的测量精度和可靠性

● 测量范围大于 10 米

● 采用相位差原理，测量精度高，重复精度可达±0.5mm

● 可编程模拟量 4-20mA 输出（三线制），方便现场设定量程。

● 通过笔记本电脑或手操器，可以查看仪表工作状态，修改仪表参数

● RS232/422 串口用于仪表调试和信号输出

● 具有信号强度指示功能，方便调试和维护

● 工作电压范围 10-30V，耗电量小于 1.5W

● 使用红色激光，易于瞄准被测物，易于调整维护。

● 双层铸铝外壳，具有气冷和空气吹扫功能

● L 型支架安装方式和弹簧安装方式，方便安装和调整

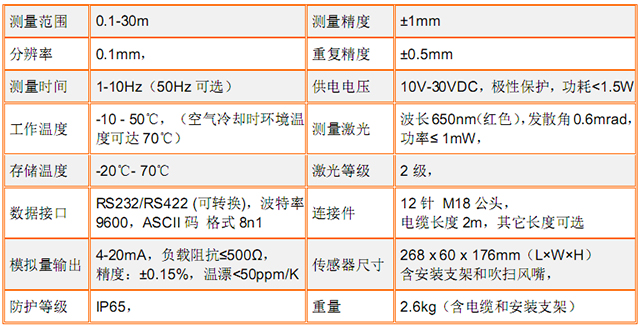

二、技术参数

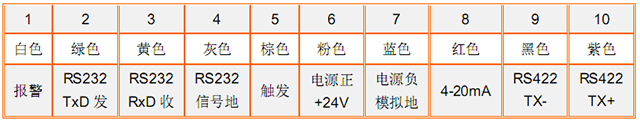

三、电缆接线表及功能定义

四、仪表上电

● 首先按照接线表连接电源和输出；

● 正确连接 RS232 串行口用于仪表调试

● 不用的电线端头一定采取隔离处理，以防短路！

五、调试软件和参数设置

● 运行液位计专用软件（画面如右侧图所示），读取、设置仪表参数。观察仪表工作状态。

● 液位计具有信号强度指示功能，通过观察信号强度可以指导安装和发现液位计的使用及维护状态

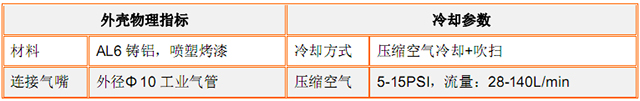

六、外壳和冷却

七、现场使用建议

● 激光液位计与液面之间的安装高度应大于 1.5m，以便降低环境温度，同时又利于调整维护。

● 在测量窗口上面，增加压缩空气横向吹扫气嘴，在**时间将上来的热气吹开。

● 保证为仪表提供的压缩空气温度低于 45℃；

● 在激光铝水液位计的下面安装隔温板，安装一层或者多层视现场情况而定。

● 在激光铝水液位计的周围增加隔温板（如果需要的话），以减少来自其它热源的热辐射。

● 当铝水液面清洁光亮时，建议采用弹簧安装方式。需仔细调整激光液位计安装角度。

● 保证铝水液位计的玻璃窗口清洁，定期擦拭。（警惕：现场时有大量白色粉末附着在镜头上面！）

八、典型应用

● 铝水槽液面高度检测；铸铝锭高度（厚度）实时检测

● 熔炼炉铝水液面高度检测；铸造炉铝水液面高度检测

● 铜、锌、锂等金属液面高度检测
