LDM51加热炉钢坯位置检测器 激光测距传感器

加热炉钢坯位置检测器 激光测距传感器

 型加热炉钢坯位置检测器 激光测距传感器

型加热炉钢坯位置检测器 激光测距传感器

采用高温激光测距传感器的方法专门用于检测高温 物体的尺寸、位置，提供开关量输出信号和位置尺寸数据。

一、特点：

● 测量温度可达 1480℃，在高温环境下，仍能保持很高的测量精度和可靠性，测量范围可达 30 米

● 采用激光漫反射测量，不需要反射镜，不需要对准

● 工作电压范围 10-30V，耗电量小于 1.5W

● RS232/422 串口用于仪表调试和信号输出

● 使用红色激光，易于瞄准被测物，易于调整维护。

● 采用相位差原理，测量精度高，重复精度可达±0.5mm

● 可编程模拟量 4-20mA 输出（三线制），方便现场设定量程。

● 通过笔记本电脑或手操器，可以查看仪表工作状态，修改仪表参数

● 双层不锈钢水冷外壳，具有水冷和压缩空气吹扫功能

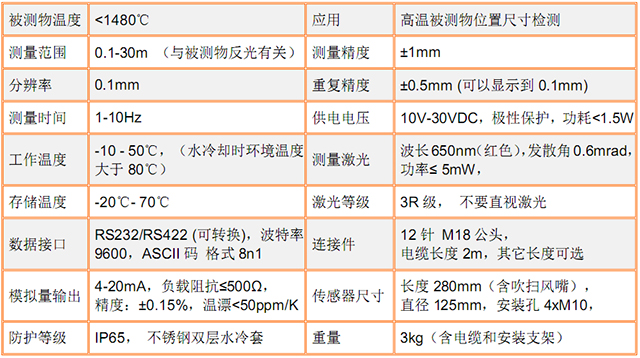

二、技术参数

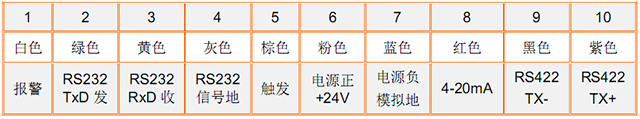

三、电缆接线表及功能定义

四、仪表上电

● 首先按照接线表连接电源和输出；

● 正确连接 RS232 串行口用于仪表调试

● 不用的电线端头一定采取隔离处理，以防路！

五、调试软件和参数设置

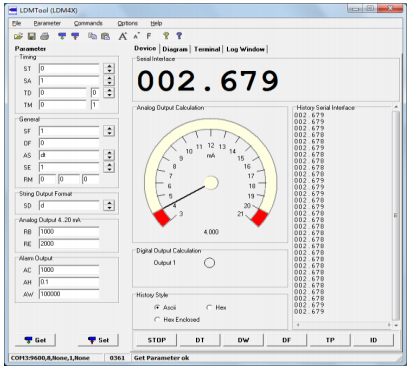

● 运行专用软件（画面如右侧图所示），读取、设置仪表参数。观察仪表工作状态。

● 通过适当调整测量时间和平均次数，使测量结果更稳定，也可通过动态滤波剔除不需要的数据。

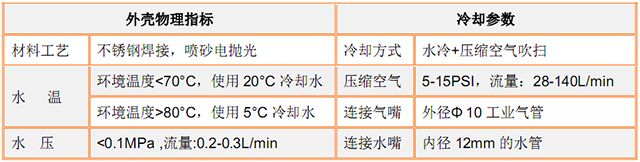

六、外壳和冷却

七、现场使用建议

● 在测量窗口上面，增加压缩空气横向吹扫气嘴，在**时间将过来的热气吹开。

● 保证为仪表提供的冷却水温度低于 30℃

● 在加热炉钢坯位置检测器的前面安装隔温板，安装一层或者多层视现场情况而定。

● 保证加热炉钢坯位置检测器的玻璃窗口清洁，定期擦拭。

八、典型应用

● 加热炉入口、出口、炉内钢坯位置检测

● 加热炉内壁钢坯防撞检测

● 连铸坯长宽厚尺寸测量、位置测量，定尺剪切

● 各种高温固体、液体位置检测，碾环机高温环件尺寸测量
