远程三角测量激光器
- 产品名称：远程三角测量激光器
- 产品型号：LDE
- 产品厂商：FAE
- 产品文档：
你添加了1件商品 查看购物车
简单介绍
这些传感器用于非接触式测量和控制技术对象的位置、位移、尺寸、表面轮廓、变形、振动、分类和检测，以及测量液体和散装材料的液位
LDE 系列 - 长距离/宽基激光传感器
远程三角测量激光器
的详细介绍LDE 远程三角测量激光器
这些传感器用于非接触式测量和控制技术对象的位置、位移、尺寸、表面轮廓、变形、振动、分类和检测，以及测量液体和散装材料的液位。
LDE 系列 - 长距离/宽基激光传感器
12种型号：
■ 测量范围可达 2.5 m
■ 定制应用的不同偏移距离
■ 提供蓝色二极管波长，用于测量高温物体
测量范围，毫米：
10 至 2500
线性度，FS 的百分比：
± 0.1… 0.2
测量频率，千赫：
9.4 或 70
尺寸，毫米：
170x61x31
重量，克：
500
LDE 激光三角测量传感器。 规格
（宽基和长距离传感器）
| LDE- | X / 10 | X / 30 | X / 40 | X / 100 | X / 250 | X / 500 | X / 600 | X / 1000 | X / 1000 | X / 1500 | X / 2000 | X / 2500 | |
| 基本距离 X, мм | 230 | 300 | 330 | 500 | 230 | 300, 1000 | 230 | 380 | 1300 | 390 | 410 | 420 | |
| 测量范围，毫米 | 10 | 30 | 40 | 100 | 250 | 500 | 600 | 1000 | 1000 | 1500 | 2000 | 2500 | |
| 线性度，% | 范围的 ± 0.5 | ± 0.1 | |||||||||||
| 解决，％ | 0.01 范围（仅用于数字输出） | 0.02 | |||||||||||
| 温度漂移 | 量程的 0.02% / °С | ||||||||||||
| *大 测量频率，Hz | 9400 或 70000 | ||||||||||||
| 光源 |
红色半导体激光器，波长 660 nm 或 UV 半导体激光器波长 405/450 nm（蓝色版本） |
||||||||||||
| 输出功率 | 4.8 兆瓦 | 20 兆瓦 | |||||||||||
| 激光**等级 | 3R (IEC60825-1) | 3В (IEC60825-1) | |||||||||||
| 重量（不含电缆），克 | 500 | ||||||||||||
工作原理

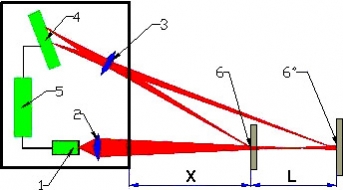

传感器的操作基于光学三角测量原理。来自半导体激光器 1 的辐射由透镜 2 聚焦在物体 6 上。从物体反射的辐射由线性 CCD 阵列 4 上的透镜 3 收集。信号处理器 5 计算从物体到该位置的距离阵列上的光点 4。
LDE 激光三角测量传感器订购信息
LDE (BLUE) .FX / D (R) -SERIAL-ANALOG-IN-AL-СС (90X) (R) -MH
| 象征 | 描述 |
| （蓝色） | 蓝色激光选项（405/450 nm） |
| F。 | *大 测量频率，kHz（10 或 70） |
| X | 基本距离（场开始），毫米 |
| D. | 测量范围，毫米 |
| (右) | 圆形激光光斑 |
| 串行 | 串口类型：232（RS232）或485（RS485）； CAN 或 ET（以太网） |
| 模拟 | 显示存在 4 ... 20 mA (I) 或 0 ... 10 V (U) 的属性 |
| 在 | 触发输入（同步输入）存在 |
| 到 | 用户编程输入/输出信号 |
| CC (90X) (R) |
电缆接头 - CG，或电缆接头 - CC（Binder 712，IP67） 注 1：带有 CAN 或以太网接口的传感器有 2 个接头或两个电缆接头。 注 2：选项 90 (X) - 斜角电缆连接器 注 3：选项 R - 机器人电缆 |
| 米 | 电缆长度，米 |
| H | 带集成加热器的传感器 |
示例： LDE.10-380 / 1000-232-I-IN-AL-ССR90А-3 - RF600 传感器，*大值 测量频率 - 9.4 kHz，基本距离 - 380 mm，范围 - 1000 mm，RS232 串行端口，4 ... 20 mA 模拟输出，提供触发输入和 AL 输入，电缆连接器，弯角型，位置“A”，机器人电缆，电缆长度 3 m。
