高精度短距离激光测距传感器
- 产品名称：高精度短距离激光测距传感器
- 产品型号：
- 产品厂商：其它品牌
- 产品文档：
高精度短距离激光测距传感器
的详细介绍高精度短距离激光测距传感器不受材料、色彩和亮度影响的测量值
响应时间< 660 μs (Speed-Mode)
直线性0.1 %(Resolution-Mode)缩放功能
高分辨率8 μm (Resolution-Mode)
高精度短距离激光测距传感器技术数据
光学数据
工作范围 30...80 mm
测量范围 50 mm
分辨率 8 μm
分辨率(Speed-Mode) 12 μm
线性 0,1 %线性(Speed-Mode) 0,2 %
光线类型 激光(红)波长 660 nm
使用寿命(Tu = +25 °C) 100000 h
激光等级(EN 60825-1) 2大允许的外部光线 10000 Lux
电气数据
供电电压 18...30 V DC
电流消耗(Ub = 24 V) < 80 mA
测量率 1500 /s
测量率(Resolution-Mode) 600 /s
响应时间 < 660 μs
响应时间(Resolution-Mode) < 1660 μs
温度偏差 < 5 μm/K
温度范围 -25...50 °C
模拟输出端 0...10 V/4...20 mA
电压输出端负载电流 < 1 mA
电流输出端负载电阻 < 500 Ohm
接口 RS-232
传输率 38400 Bd
防护类别 III
机械数据
调整方式 示教屏
外壳材料 塑料
防护等级 IP67
接口类型 M12 × 1;8针
错误输出端
模拟输出端
RS-232接口

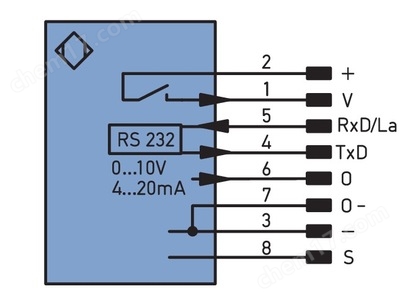

接线图编号

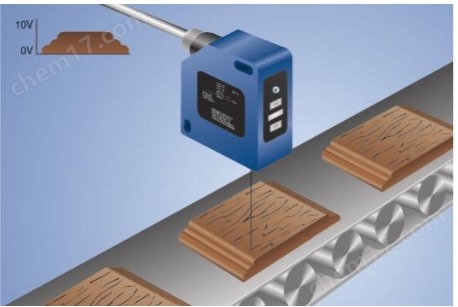

该传感器采用高分辨率CMOS线性阵列和DSP技术工作并借助测量角度确定距离。
通过这样，能够确定材料、颜色和亮度相关的测量值偏差。
集成式模拟输出端可以针对电压0...10V（10 ...0V）和电流4...20 mA(20...4 mA)编程。
