Speeder X1激光雷达车速车流量准确测量路侧交通调查仪

Speeder X1激光雷达车速车流量准确测量路侧交通调查仪

Speeder X1激光雷达
• 可进行精准的速度测量，误差<2％

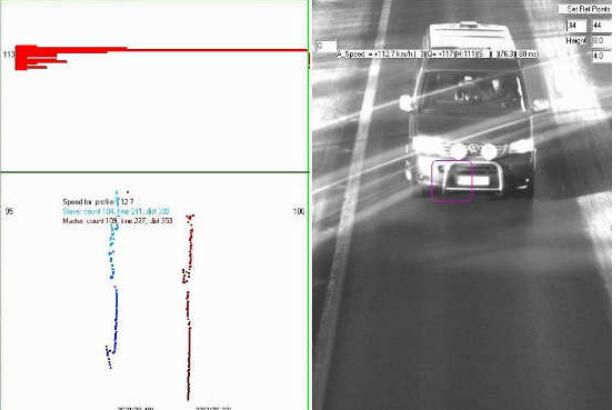

• 带摄像头的二次速度验证
• 采用重叠轮廓分析，结果准确可靠
• 测量车辆的长度和高度
• 可连接外部控制器或摄像头
• 易于安装和校准
• 先进的双激光测量
• 防水，氮气
填充
Speeder X1激光雷达车速车流量准确测量路侧交通调查仪
Speeder X1是专为测量车速而设计的。它包括两个带有小角度集成
的激光发射器，可以测量出两辆连续行进的车辆速度。通过对轮廓
的详细分析可以提供车辆的速度、长度和高度。此外，还可以测量
出与前车的时间和距离

Noptel X1调速装置激光雷达该X1调速配置拥有先进的双激光发射器，可以实现测量两辆连续行进的车辆轮廓。两个激光器都是从光束照射在车辆上的点来进行测量。之后这些测量出的轮廓会彼此进行比较，以避免由车辆不同形状所造成的误差。
这种强化的分析可以让测量出的速度值更加准确。对车辆的测量可以从汽车的任何部分进行，不管是车辆靠近或是车辆驶

技术
测距传感器利用了脉冲“飞行时间法”技术
、综合模块和我们研发的ASIC技术（用于时
间计算和信号处理）。该技术可以实现对反
射率很差的表面进行高速距离测量，并且拥
有很好的分辨率。该仪器具有体积小、重量
轻、低耗电的特点。使用的技术也让传感器
更加紧凑、测量更加准确。仪器使用氮气填
充，以确保在变化的温度和环境下可以进行
准确的操作

操作

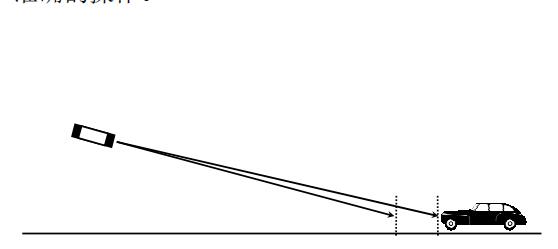

操作的原理是测量在道路上连续通过的两辆汽车
之 间 的 距 离 。 这 两 辆 汽 车 上 都 包 含 有 约50-
200个测量点，具体取决于车辆的安装和速度。
然后会对两辆汽车的轮廓进行分析，进而转换为
速度。后，会对两车辆的轮廓进行比较，避免
误差并确保后的速度测量值的准确。
该传感器通常安装在车道上或车道边，测量路段
约20-40米。
在车辆速度不超过250公里/小时的情况下，可以
在车辆通过后测量点的100毫秒之内测量出车辆
速度。摄像头超速触发信息被设置在两个阶段：
**是在几毫秒内粗略速度的触发值，然后是
终速度测量值。此外，二次速度验证可用于摄像
头拍摄图像。

典型的规格参数
• 测量范围 2 - 75米 (自然表面 28 %)
• 光束发散 15 毫弧度
• 大测量速率 [kHz] 2 (速度测量8)
• 操作温度范围 -20 - + 50摄氏度
• 电源电压 10 - 30额定电压
• 功率 2.4瓦
• 波长 905纳米
• 重量 316克
• 保护 氮气填充 (IP67)
• 尺寸 (高/长/宽) 36 / 79 / 78毫米
• 激光等级 1 (3R激光发射器)
• 接口 RS-232, RS-422, 数字输入/输出，以太网
